50 kVA Transformador de pol de la fase monofàsica

Valoracions de tensió primària: 34. 5-19. 92/13. 8-7. 957/13. 2-7. 62/12. 47-7. 2 o altres

Valoracions de tensió secundària: 120-240/240-480/347/600V o d'altresh.v.tap rang: ± 2x2,5% o altres

Tipus: Tipus convencional / CSP Typethis és un dispositiu cleetrical que rep la potència de CA monofàsica, ja que sorteix CA de fase única.

Els transformadors muntats en poles monofàsics són menors a causa de diferents necessitats de distribució de potència i característiques de càrrega en comparació amb els transformadors trifàsics. La mida està influenciada per la capacitat i les pèrdues, amb transformadors de major capacitat que requereixen dimensions més grans per adaptar-se a components i mecanismes de refrigeració. Minimitzar les pèrdues per a la transmissió de potència eficient afecta la mida física. En última instància, la mida del transformador es determina mitjançant la configuració de fase, la capacitat de potència, els requisits d’eficiència i les pèrdues associades. Aquests factors configuren el disseny òptim per assegurar una distribució de potència fiable.

Els transformadors muntats en pol de fase varien de mida en funció de la capacitat de potència, normalment oscil·lant entre 10 kVA i 333 kVA. Les dimensions físiques estan influenciades per factors com el tipus d’aïllament, el mètode de refrigeració i els requisits de disseny específics.

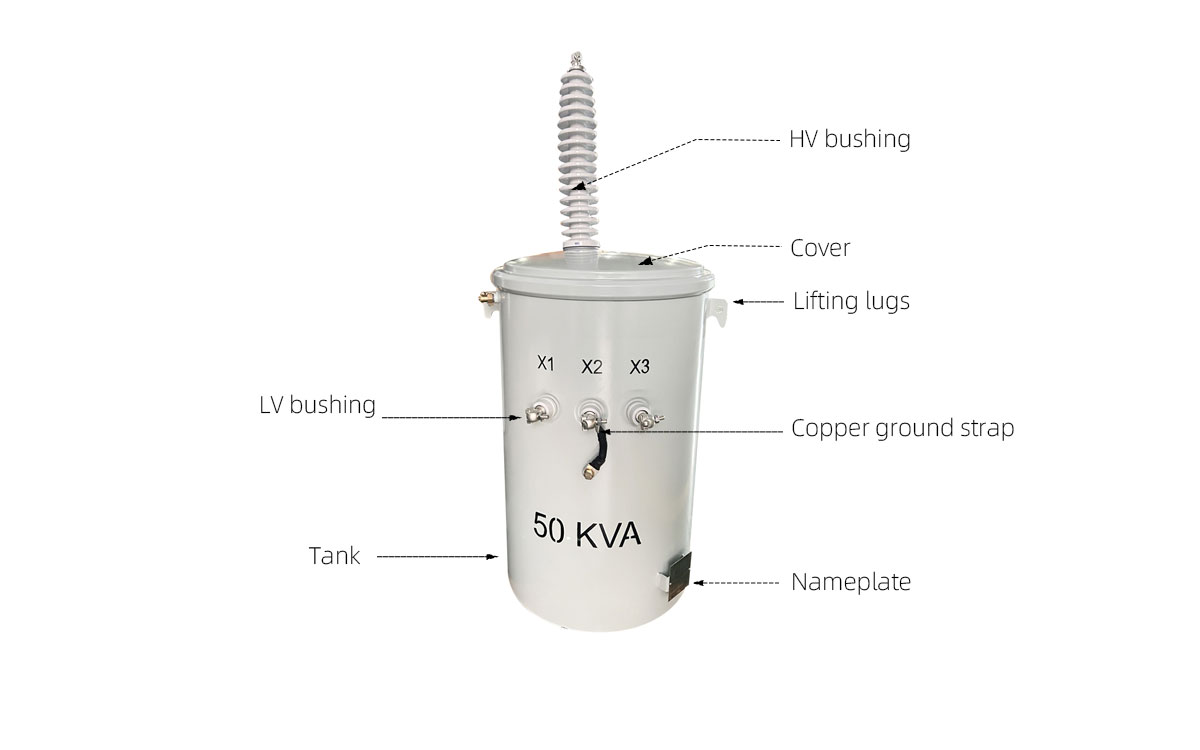

Característica estàndard

• Aixecant les pinces
• Pastilles de muntatge de arrestos
• Coberta de porcellana alta de votatatge muntada
• Bushing (s) amb terminal d'ulls
• Terminis de baixa tensió WTIH Terminals
• Corretja de terra enutral de baixa tensió (no es mostra) (10-50 KVA Class B -2 i només B -3
• ANSI SUPORT LUGS (claudàtors) amb placa d'obra inscrita amb làser al suport inferior
• Coberta aïllada de polièster
• Assemblea de cobertura autònoma i resaltant
• Central Line Nucly/Boil Assembly Support Brackets
• Cables de baixa tensió
• Plugi d'ompliment d'oli amb corretja de terra
• Pade de terra del tanc
• Les funcions addicionals de flors són només estàndard en unitats CSP de tipus auto -protegit
• Enllaç de protecció primari (muntat en matolls d'alta tensió)
• Surge Arrester
• Interruptor de circuit secundari
• Mànec de funcionament secundari de interruptors amb restabliment de sobrecàrrega d'emergència i llum de sobrecàrrega

Els transformadors monofàsics tenen grans avantatges com a transformadors de distribució. La característica del transformador és que adopta el mètode d’instal·lació penjat a la columna, el volum és petit, la inversió de construcció de capital és petita i la reducció del radi d’alimentació d’alimentació de baixa tensió pot reduir la pèrdua de la línia de baixa tensió en més d’un 60%. El transformador adopta una estructura totalment segellada, amb una forta capacitat de sobrecàrrega i una alta fiabilitat en funcionament continu. Manteniment senzill i llarga vida útil.

1. Disseny de circuits magnètics
La forma, la mida, la histèresi i la pèrdua de corrent del nucli de ferro són factors importants a considerar. Dissenyar correctament el circuit magnètic pot comportar una transmissió d’energia eficient i una pèrdua reduïda.

2. Disseny sinuós
S'han de tenir en compte factors com el nombre de girs, el material de filferro, l'aïllament entre la capa i el mètode de cablejat durant el procés de disseny. En implementar un disseny de bobinatge ben planificat, el transformador pot aconseguir una major capacitat de càrrega i fiabilitat.

3. Selecció de materials d’aïllament
L’elecció dels materials d’aïllament adequats és primordial per assegurar la seguretat i la longevitat. És imprescindible optar per materials aïllants que ofereixen un excel·lent rendiment d’aïllament, resistència a alta temperatura, resistència a la ruptura de l’arc i resistència a la humitat.

4.
Els transformadors muntats en pol de fase solen utilitzar un mètode d'ompliment d'oli de buit. Es tracta de tractar els xips del transformador amb un buit, injectar oli aïllant, eliminar bombolles d’aire i segellar els transformadors. El procés d’oli de buit és beneficiós, ja que millora el rendiment d’aïllament i l’estabilitat tèrmica del transformador, donant lloc a una vida prolongada.

5. Tractament tèrmic
Les propietats mecàniques i la força dels transformadors es poden millorar mitjançant el tractament tèrmic. Aquest procés altera l'estructura organitzativa del material, augmentant la seva duresa i la resistència al desgast alhora que redueix l'estrès i la deformació.

1.gnee 13,8 kV 50 KVA Pole Transformer per a Guyana

{{{0}}. 8/0. 12-0. 24KV, un transformador muntat en pol de 50 kVA, amb una capacitat de 50KVA, funciona a 13,8 kV al costat primari i proporciona 120/240V al costat secundari. El transformador compta amb dos casquets d’alta tensió, tres casquets de baixa tensió i dos arrestants per un rendiment i seguretat millorades.

Aquestes 57 unitats de 13,8kV de 50kVA transformadors monofàsics van ser adquirits per un client d’utilitat a Guyana. Gnee Transformer assegura la qualitat i la fiabilitat de primer nivell a totes les unitats. Els transformadors estan dissenyats per complir els requisits únics de la xarxa de distribució d’energia guyanesa, garantint una font d’alimentació eficient i coherent. Amb un fort compromís amb la satisfacció del client, GNEE Transformer ofereix productes superiors i un servei excel·lent per satisfer les necessitats de la utilitat a Guyana.

2.gnee 14,4 KV 50 KVA Transformador de fase única per aVeneçuela

El transformador muntat en pol de la fase de 50 KVA és de tipus convencional. Va ser comprat per Veneçuela Electric Wholesale, un total de 21 unitats es guarden al magatzem com a dipòsit local.

El ‌50-14.4/0.12-0.24‌ és un ‌50 KVA Transformador de pols monofàsic‌ Amb les especificacions següents:

‌Alta tensió:‌ 24.940V / 14.400V (qualificació de doble tensió)

‌Baixa tensió:‌ 120V / 240V

‌Configuració de Bushing:‌ 1 HV Bushing

‌Material sinuós:‌ Enrotllaments d'alumini

‌Compliment dels estàndards:‌ CSA C2.1 i CSA 802.1 Requisits d'eficiència

‌Freqüència:‌ 60 Hz

‌Sistema de refrigeració:‌ Onan (Aire natural de petroli natural)

‌Classe d’aïllament:‌ Classe a

3.gnee 16/27.6kV 50 KVA Transformador de fase única per al Canadà

El 50-16-27. 6KV/347 (600y) V és un transformador únic de polla de 50 kVA de 50 kVA, dissenyat a mida per a aplicacions especials. Aquesta tensió doble 50KVA de les capacitats úniques del transformador d'una fase única atenen a necessitats elèctriques especialitzades a la regió, garantint un subministrament d'alimentació fiable i reunint les normes més elevades de la indústria.

• Funcionant a nivells d’alta tensió de 16kV i 27,6kV, proporciona una tensió baixa a 347 (600Y) v.
• El transformador ofereix dues opcions d’alta tensió: 16, 000 V i 27.600V, fent -la versàtil per a diversos escenaris de distribució d’energia.
• Compta amb un matoll d’alta tensió, dos casquets de baixa tensió i un interruptor de doble tensió per a una fàcil selecció de tensió.

4.gnee 2.4kV 50 KVA Transformador de fase única per al distribuïdor de transformadors canadencs

Un distribuïdor de transformadors canadencs va adquirir 16 conjunts d'aquests transformadors d'una fase d'una sola fase de 50 KVA de GNEE Transformer.

El {50-2. 4KV/120 (240) V és un transformador de 50 kVA muntat en pol, monofàsic, amb una tensió de 2,4 kV d'altura i una baixa tensió de 120V, especialment personalitzada per a un client canadenc. Cada transformador està equipat amb un cash de gran tensió i tres casquets de baixa tensió, optimitzant la connectivitat.
