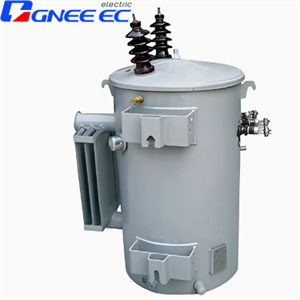

Els transformadors de distribució de tipus pal estan dissenyats especialment per a xarxes de distribució distribuïdes i s'utilitzen per atendre càrregues de distribució aèries per a residents urbans i rurals. També són adequats per a aplicacions de potència lleugera i diverses. Aquests transformadors aèries monofàsics estan dissenyats per a les condicions d'aplicació que es troben habitualment en els sistemes públics de distribució.
| Capacitat nominal | Grup de tensió (kV) | Pèrdua (kW) | Corrent sense càrrega | Impedància | Pes (kg) | Dimensió del contorn (mm) | Calibre | |||||||
| (L) | (W) | (H) | ||||||||||||
| (kVA) | HV | LV | Sense càrrega | Carrega | % | % | màquina | Oli | Brut | Dimensió | Vertical | Horitzontal | ||
| 5 | 13.8 | 0.22 0.24 | 35 | 145 | 4 | 3.5 | 50 | 40 | 130 | 530 | 450 | 850 | 400 | 250 |
| 10 | 13.2 | 55 | 260 | 3.5 | 65 | 40 | 150 | 560 | 450 | 870 | 400 | 300 | ||
| 16 | 11 | 65 | 365 | 3.2 | 80 | 40 | 180 | 600 | 450 | 920 | 400 | 300 | ||
| 20 | 10.5 | 80 | 430 | 3 | 100 | 50 | 205 | 620 | 450 | 940 | 400 | 300 | ||
| 30 | 10 | 100 | 625 | 2.5 | 115 | 50 | 225 | 700 | 450 | 980 | 400 | 300 | ||
| 40 | 125 | 775 | 2.5 | 150 | 55 | 270 | 700 | 480 | 970 | 400 | 300 | |||
| 50 | 6.3 | 150 | 950 | 2.3 | 175 | 70 | 310 | 650 | 510 | 1100 | 400 | 300 | ||
| 63 | 6 | 180 | 1135 | 2.1 | 190 | 80 | 340 | 660 | 520 | 1100 | 400 | 300 | ||
| 80 | 200 | 1400 | 2 | 240 | 100 | 420 | 770 | 630 | 1120 | 450 | 300 | |||
| 100 | 240 | 1650 | 1.9 | 295 | 100 | 490 | 840 | 600 | 1150 | 450 | 300 | |||
| 125 | 285 | 1950 | 1.8 | 370 | 110 | 560 | 890 | 740 | 1160 | 500 | 400 | |||
| 160 | 365 | 2365 | 1.7 | 430 | 130 | 650 | 950 | 790 | 1170 | 500 | 400 | |||
Característiques dels transformadors de distribució muntats en pal
Transformació de voltatge:
La funció principal és transformar l'electricitat de major tensió des de les línies de distribució a nivells de tensió més baixos aptes per al consum local. Normalment, aquests transformadors redueixen la tensió de mitja tensió a baixa tensió (per exemple, de 7,2 kV o 12,47 kV a 120/240 volts).
Fases:
Muntat en paltransformadors de distribucióes pot dissenyar per a la distribució d'energia monofàsica o trifàsica. Els transformadors monofàsics s'utilitzen habitualment per a zones residencials, mentre que els transformadors trifàsics són més comuns en entorns comercials i industrials.
Tancament i impermeabilització:
Els transformadors s'allotgen en tancaments resistents a la intempèrie per protegir-los dels elements ambientals com la pluja, la neu i la llum solar. Aquest recinte està dissenyat per suportar condicions exteriors i garantir la longevitat del transformador.
Refrigeració:
Els mètodes de refrigeració poden incloure la convecció natural o la refrigeració per aire forçat. Alguns transformadors tenen aletes de refrigeració o altres característiques per dissipar la calor de manera eficient.
Capacitat:
Els transformadors de distribució muntats en pals tenen diferents capacitats, que van des d'uns pocs kVA fins a diverses desenes de kVA, depenent dels requisits específics de l'àrea de distribució.
Connexions:
Aquests transformadors tenen bobinatges primaris i secundaris, i la configuració de connexió està determinada pels requisits de distribució específics. El bobinatge primari està connectat a la línia de distribució i el bobinatge secundari subministra energia als usuaris finals.
