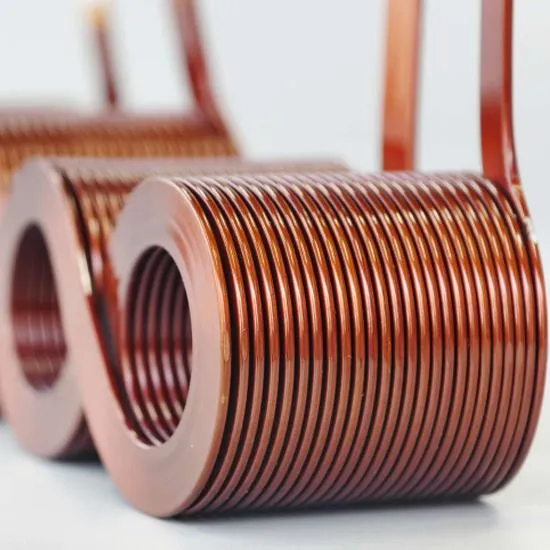

Edge - filferro de la mida ENAMELLAT

Classe tèrmica:180 (h), 200 (c), 220 grau (C+)

Dimensió:A: 1,0mm-7.0mm; b: 1mm-25mm

Estàndard:GB IEC NEMA JIS, també personalitzat segons els estàndards dels clients.

Embalatge de bobines:‌

Les mides de bobines acceptables oscil·len entre 250 mm (diàmetre interior) x 300mm (amplada exterior) a 250mm (diàmetre interior) x 630mm (amplada exterior)

‌Aplicació del producte:‌

Apte per a bobinatges en transformadors, reactors, fonts d'alimentació, inversors fotovoltaics, generadors i altres equips de maquinària elèctrica.

Amb un fons tècnic sòlid, Gnee Group ofereix una àmplia gamma de filferro aïllat, que proporciona una solució per a cada motor elèctric, transformador i fabricant de bobines.

La gamma de capacitat de fabricació de filferro Gnee Magnet cobreix la fabricació especialitzada de cables nus i aïllats per a l'enginyeria elèctrica de la manera següent:

• Fil rodó de coure i alumini esmaltat de diàmetres de 0,05 mm a 5,00 mm
• Franja rectangular de coure i alumini nua, secció acabada de 1,00 mm a 5,00 mm de gruix a amplada de 3,00 mm a 20,00 mm
• Franja rectangular de coure esmaltat i alumini, secció acabada de 1,00 mm a 5,00mm de diàmetre, amplada de 3,00 mm a 20,00 mm

Elecció del conductor

El filferro de coure és l’opció més comuna com a conductor que s’utilitza a tota la indústria elèctrica. La conductivitat elèctrica és la característica més important de qualsevol conductor. Les opcions se solen restringir a metalls purs no aliats més que a aliatges.

Per a diàmetres iguals, l’alumini, la segona elecció del conductor, té aproximadament un 61% de resistència més gran que el coure. A més, l'alumini té una conductivitat tèrmica inferior, que redueix l'eficiència del refredament per conducció tèrmica als dissipadors de calor o per la convecció de l'aire en moviment.

Quan es considera el volum, particularment en petits motors segellats, el coure és un material més eficient.

Una comparació entre coure i alumini

Esmaltat

Classe d’aïllament de poliuretà (PUR): F (155 graus)

Un recobriment dur i flexible amb una bona resistència dielèctrica que ofereix solderabilitat a temperatures baixes sense eliminar la prèviament de l’esmalt. El factor de dissipació del fil esmicolat PUR és baix i canvia poc, fins i tot a freqüències altes o en condicions humides.

Tanmateix, cal destacar que PUR no és compatible amb tots els vernissos impregnats i que té una vida útil limitada.

Les aplicacions habituals per a filferro PUR es troben en motors de baixa potència i transformadors que operen a temperatures baixes, bobines de telecomunicacions i comptadors.

Polyester soldat - imide (PEI - s) Classe d'aïllament: H (180 graus)

Aquest esmalt ofereix els avantatges de gran resistència tèrmica i de dissolvents del polièster - imides amb el benefici addicional de la solderabilitat sense el requisit de despullar -se.

Les característiques elèctriques i mecàniques de primera classe més la compatibilitat amb els vernissos impregnats fan que el PEI - sigui l’elecció preferida en la majoria d’aplicacions PUR tradicionals, com ara motors, transformadors i relés de baixa i mitjana.

Polyester - Imide (PEI) Classe d’aïllament: H (180 graus)Un recobriment d’alt rendiment, amb una aplicació àmplia i gairebé universal. La PEI no només ofereix una bona resistència dielèctrica, flexibilitat i resistència a l’abrasió, sinó que també hi ha una gran resistència tèrmica, millora de la resistència envellida i augment de la velocitat de producció. Estat - de - Els esmalts - art PEI són adequats per utilitzar -los en motors hermètics i transformadors refrigerats per oli.

Les aplicacions per a filferro PEI inclouen motors, llast, ofegats, transformadors i conjunts elèctrics generals que treballen a temperatures elevades.

Polyester - imide amb amide - imide top coat (PEI - ai) classe d'aïllament: h+ (200 graus)

Un recobriment amide - imide a la part superior d’un polièster - IMIDE (PEI) Esmalt de base ofereix una alta resistència a l’abrasió i una millor fricció relativa de manera que es millori la capacitat de processament (ventabilitat). A més, ofereix una excel·lent resistència dielèctrica i una resistència tèrmica i química significativament millor.

PEI - AI s’adapta bé a processos de bobinatge d’alta velocitat i abrasius i en conjunts elèctrics que s’estrenen tant mecànicament com tèrmicament durant el funcionament normal. Les aplicacions inclouen motors tancats hermèticament a alta temperatura, transformadors especials, ofegats i llastos.

Polyester - imide amb la part superior lligable - Coat (PEI - b)

Un recobriment termoplàstic a la part superior d’un polièster - IMIDE BASE ENamel ofereix auto - enduriment. La calefacció de resistència és el millor mètode per unir bobines mitjançant aquest esmalt.

Per mantenir una bona força d’enllaç, es recomana que els bobinatges no funcionin a temperatures superiors als 155 graus.

Inicialment per utilitzar -lo a la indústria de la comunicació, PEI - b és aplicable quan no s'utilitza cap suport ni anterior en la construcció de bobines. També és adequat en bobines de relé, bobines de jou, solenoides i motors oberts.

Classe tèrmica

Les determinacions de la classe tèrmica es fan provant almenys deu (10) mostres de parells retorçades de filferro esmaltat a una sèrie de temperatures elevades. Les mostres s’eliminen periòdicament i se sotmeten a una prova de tensió de prova destructiva no -. Si no es detecta un error complet, les mostres es retornen al forn després de notar el nombre de fallades. Els fracassos individuals a una temperatura determinada defineixen la vida mitjana a aquesta temperatura.
