Henan GNEE Electric Co., Ltd. és un dels fabricants i proveïdors més fiables de subestació prefabricada per a noves energies a la Xina. Si voleu comprar una subestació prefabricada personalitzada per a una nova energia fabricada a la Xina, us convidem a obtenir un pressupost de la nostra fàbrica. Hi ha productes de qualitat i preu raonable.
A mesura que la transició global cap a la descarbonització s'accelera, els actius de generació renovable es despleguen cada cop més en entorns remots i desafiants -, especialment a l'exterior. Un propòsit-construïtsubestació offshore d'energies renovablesha de suportar l'esprai de sal, la humitat elevada, les càrregues de vent extremes i l'activitat sísmica mentre es manté la transmissió d'energia ininterrompuda a la costa.
GNEE Electric aborda aquestes demandes amb dissenys modulars certificats per a instal·lacions marines, protecció avançada contra la corrosió (ISO 12944 C5-M) i un historial provat a Àsia, Europa, Orient Mitjà i Amèrica del Sud.
Tant si necessiteu un contenidornova subestació prefabricada d'energiaper a una planta solar de 50 MW o totalment dissenyadasubestació eòlica marinaplataforma per a un parc eòlic d'1 GW, GNEE Electric ofereix solucions d'extrem a --extrem - des de l'estudi de viabilitat i disseny elèctric fins a la fabricació, proves, transport marítim, instal·lació i posada en marxa.
Característiques i avantatges clau
Fàbrica-muntat i provat
Tots els components - transformadors, aparells de commutació, inversors i panells de control - estan muntats, cablejats i completament provats-a la nostra fàbrica. Els clients reben una unitat-pre-encarregada, que redueix-el temps d'instal·lació al lloc fins a un 70%.
Durabilitat del grau-Oferta offshore
Els tancaments estan dissenyats per DNVGL-OS{-C401 amb protecció contra la corrosió marina C5{-M (imprimació epoxi zinc{-ric + capa superior de poliuretà multi{-capes), protecció contra l'entrada d'IP{55+ i calefacció anticondensació per al desplegament d'energia renovable submarina dura.
Modular i transportable
Els factors de forma de contenidors ISO muntats-slips permeten el transport per carretera, ferrocarril o vaixell. Els mòduls es poden apilar o disposar en paral·lel per escalar la capacitat d'1 MVA a 200+ MVA a mesura que creix la demanda del projecte.
Transformadors{0}}d'alta eficiència
Els transformadors augmentadors-augmenten tenen un nucli d'acer de silici-de baixa-pèrdua i un aïllament NOMEX, aconseguint classificacions d'eficiència superiors al 99,3% a la càrrega nominal. Els-canviadors de presa de càrrega (OLTC) garanteixen un compliment estable de la tensió de la xarxa.
Control intel·ligent IEC 61850
Automatització completa de la subestació digital amb relés de protecció compatibles amb IEC 61850-, integració SCADA i supervisió remota mitjançant VPN segura - que permet el manteniment predictiu i l'anàlisi del rendiment en temps real.
Enginyeria a mida
Cadascúsolució d'energia eòlica marinas'adapta a les-condicions específiques del lloc: profunditat de l'aigua, dades del metoceà, codi de xarxa, capacitat del transformador i interfície del cable. El nostre equip d'enginyers ofereix dibuixos estampats i paquets de documentació complets.
Especificacions tècniques
Els paràmetres següents representen configuracions típiques. Tots els valors es poden personalitzar per satisfer els requisits específics del projecte i els codis de xarxa locals.
| Paràmetre | Model Onshore | Model offshore |
|---|---|---|
| Tensió nominal (costat HV) | 10 kV - 110 kV | 66 kV - 220 kV |
| Tensió nominal (lateral MV) | 0,69 kV - 35 kV | 6 kV - 66 kV |
| Capacitat del transformador | 1 - 100 MVA | 50 - 200 MVA |
| Tipus de transformador | Tipus-immers en oli/sec- | Oli-immers (èster o mineral) |
| Mètode de refredament | ONAN / ONAF / AF | ONAF / ODAF |
| Tipus d'aparell de commutació | Aïllat-de gas (SF6/N2) | Aïllat-de gas (SF6/N2) |
| Nivell de protecció | IP44 - IP54 | IP55 - IP66 |
| Protecció contra la corrosió | ISO 12944 C3 - C4 | ISO 12944 C5-M (Marí) |
| Protocol de comunicació | IEC 61850 / Modbus / IEC 60870 | IEC 61850 / Modbus / IEC 60870 |
| Temperatura de funcionament | -25 C a +45 C | -25 C a +45 C |
| Material de tancament | Acer galvanitzat / formigó | Acer de grau-marin/GRP |
| Vida útil del disseny | 30 anys | 30 anys (classificació offshore-) |
| Normes aplicables | IEC 62271, IEC 60076, IEEE 1547 | IEC 62271, IEC 61400, DNVGL-OS-C401 |
Aplicacions
GNEE elèctricnoves subestacions prefabricades d'energiaserveixen a una àmplia gamma d'escenaris de generació renovable. Cada sistema està dissenyat per a les exigències ambientals, elèctriques i logístiques específiques del lloc.
Parcs eòlics marí
Centralitzatsubestacions eòliques marinesrecollir 33-66 kV d'energia inter-de generadors eòlics (WTG), augmentar fins a 132-220 kV i exportar a estacions de xarxa terrestre mitjançant cables submarins. GNEE Electric ofereix dissenys de subestació de plataforma muntada a la part superior i flotant.
Energia renovable offshore
Per a projectes d'energia solar, mareomotriu i de les ones en alta mar, GNEE ofereixsubestacions d'energia renovable offshoreamb gestió de cables especialitzada, protecció anti-incrustacions i tancaments resistents a la-corrosió dissenyats per a zones d'immersió marina contínua.

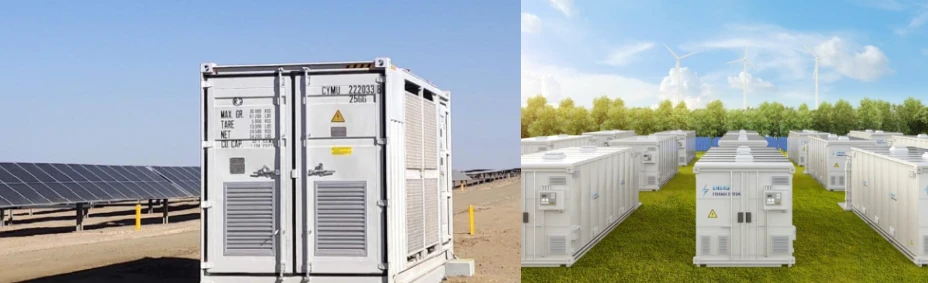

Utilitat-FV solar a escala
Muntatge-de patins i contenidorssubestacions prefabricades per a noves energiesserveixen com a estacions centrals de captació per a grans plantes solars (10-500 MW), integrant inversors, transformadors incrementals- i aparells de commutació de MT en mòduls de desplegament ràpid.
BESS i sistemes híbrids
Els sistemes d'emmagatzematge d'energia (BESS) combinats amb la generació solar o eòlica requereixen subestacions prefabricades dedicades amb PCS, bastidors de bateries i extinció d'incendis. GNEE proporciona contenidors integrats de la subestació BESS de fins a 20 MVA per unitat.
Solució d'energia eòlica marina: experiència profunda en enginyeria
L'eòlica marina representa el segment de més ràpid creixement-del desplegament global d'energia renovable, amb capacitats de projectes que ara superen 1 GW i profunditats d'aigua que arriben a 60+ metres. Un fiablesolució d'energia eòlica marinarequereix més que el maquinari estàndard de la subestació - requereix plataformes dissenyades per a propòsits-que integrin disciplines d'enginyeria estructural, elèctrica i marina.
Topologies de plataforma
- Subestació inferior-fixa (jaqueta):Base de jaqueta d'acer per a profunditats d'aigua de 20-60 m; La part superior alberga transformadors d'alta tensió, aparells GIS i sistemes auxiliars.
- Subestació flotant: Semi-submersible or spar-type hull for deep water (>60 m); amarrat al fons marí; ideal per a projectes de subestació d'energies renovables lluny-de-la costa.
- Subestació modular en contenidors:Factor de forma de contenidor ISO-per a projectes pilot en alta mar més petits o punts de recollida inter-arrays; grua-desplegada a les plataformes existents.
Consideracions crítiques de disseny offshore
- Protecció contra la corrosió:Totes les superfícies exteriors d'acer tractades segons la norma ISO 12944 C5-M (molt alta durabilitat, marina). Les superfícies internes utilitzen un recobriment C4. Protecció catòdica (ànode de sacrifici o corrent imprès) per a estructures submergides.
- Sistemes de cable HV:Terminacions de cable submarí dissenyades per a càrregues dinàmiques de l'acció de les ones i el moviment de la plataforma. Sistemes per penjar-tub o cable J-dissenyats segons DNVGL-ST-0341.
- Incendis i seguretat:Mamparas-clasificades per a incendis A60, detecció de gasos (vigilància de fuites de SF6), sistemes d'extinció d'incendis-diluvius i compartiments de refugi d'àrea segura-que compleixen amb DNVGL-OS-D301.
- Heliplatanes i accés:Heliplata opcional per al trasllat de la tripulació; desembarcament d'embarcacions amb parafangs per a vaixells de tripulació; capacitat de la grua 10-50 t per al manteniment del mòdul.
- Compensació de la potència reactiva: STATCOM or SVC integration for long HVAC export cable runs; HVDC converter platform option for projects >A 200 km de la costa.
Procés de lliurament del projecte
Cadascúsubestació eòlica marinaEl projecte segueix un procés de lliurament estructurat i en diverses-etapes per garantir el compliment tècnic i la certesa de la programació:
Fase 1 - Viabilitat i disseny conceptual:Avaluació del lloc, anàlisi de dades de metocean, estudi de connexió-grid, dimensionament de la plataforma i estimació de costos.
Fase 2 - Enginyeria bàsica i de detall:Disseny estructural, elèctric i mecànic; modelatge 3D; revisió d'enginyeria per part de DNV/BV/ABS segons sigui necessari.
Fase 3 - Fabricació i FAT:Fabricació de la part superior, jaqueta i tots els mòduls elèctrics; proves d'acceptació de fàbrica amb testimoni del propietari i un inspector de tercers-part.
Fase 4 - Transport i instal·lació:Transport marítim a través d'-embarcacions pesades; instal·lació en alta mar per vaixell d'instal·lació DP2; cable d'entrada-i terminació.
Fase 5 - Posada en marxa i lliurament:Activació del sistema, proves de coordinació de protecció, integració SCADA i prova de rendiment.
Per què triar GNEE Electric?
Referències globals de projectes
Subestacions desplegades a Àsia-Pacífic, Europa, Orient Mitjà i Amèrica del Sud. Experiència amb codis de xarxa al Regne Unit, Vietnam, Filipines, Emirats Àrabs Units, Brasil i més.
Paquet complet de certificació
Informes de prova de tipus de KEMA, CESI i CPRI. Inspecció de tercers-per part de SGS, BV, DNV, ABS. Paquet de documentació complet per a l'aplicació-de connexió a la xarxa.
Temps de lliurament competitiu
Models terrestres: 8-12 setmanes. Models offshore: 6-10 mesos. Els mòduls estandarditzats redueixen les hores d'enginyeria mentre que les interfícies personalitzades s'adapten als requisits específics del projecte.
Suport de per vida
Garantia de recanvis durant 20 anys. Diagnòstic remot mitjançant SCADA. -Equips de manteniment del lloc a les regions clau. 24/7 Línia d'assistència tècnica per respondre a errors.
Preguntes freqüents
Una subestació prefabricada per a noves energies és un sistema de conversió i transformació d'energia-muntat a fàbrica i preparat per al transport-dissenyat específicament per a aplicacions d'energia renovable com ara l'eòlica marina, la fotovoltaica solar i l'emmagatzematge d'energia. Integra transformadors ampli-, aparells de commutació de mitjana- tensió, inversors, sistemes SCADA i equips auxiliars en un únic recinte compacte - ja sigui muntat en patin-, en contenidors o construït específicament- per a plataformes offshore - que permet un desplegament ràpid i connexió a la xarxa.
Una subestació d'energia renovable en alta mar recull energia de corrent alterna de mitjana -tensió de diverses turbines eòliques o generadors d'onatge/marea mitjançant cables submarins inter-arrays, augmenta la tensió a alta tensió (normalment de 66 kV a 220 kV o més) a través de transformadors en alta mar i transmet l'energia submarí a granel a través de cables submarí d'exportació. També allotja protecció, control (IEC 61850), compensació de potència reactiva i sistemes auxiliars dissenyats per al medi marí dur.
Les subestacions eòliques marítimes GNEE Electric estan dissenyades i provades d'acord amb l'IEC 62271 (aparells de comandament i-alta tensió), IEC 60076 (transformadors de potència), IEC 61850 (comunicació de la subestació), IEEE 1547 (interconnexió) i els estàndards offshore aplicables, incloses les IEC 61400 i les turbines eòliques. DNVGL-OS-C401 (estructures offshore). La protecció contra la corrosió segueix la norma ISO 12944 Categoria C5-M per a entorns marins.
Les subestacions prefabricades de nova energia elèctrica de GNEE cobreixen classes de tensió de 10 kV a 220 kV en el costat d'alta-tensió i de 0,69 kV a 35 kV en el costat de mitjana-tensió, amb capacitats de transformació que oscil·len entre 1 MVA i 200 MVA. Les configuracions de tensió personalitzades estan disponibles per complir els requisits específics de connexió de la xarxa-del projecte.
Sí. Cada subestació prefabricada per a la nova energia en alta mar està dissenyada a mida-per projectar-requisits específics, com ara la topologia de la plataforma, la profunditat de l'aigua, les condicions ambientals (esprai de sal, humitat, càrregues de vent), la capacitat del transformador, la classe de tensió, l'esquema de protecció i el compliment del codi de xarxa. GNEE Electric ofereix enginyeria clau en mà des de l'estudi de viabilitat fins a la posada en marxa.
Per a les subestacions prefabricades d'energia nova terrestre estàndard, el termini de lliurament sol ser de 8 a 12 setmanes des de la confirmació de la comanda. Per a les subestacions eòliques marítimes, el calendari oscil·la entre 6 i 10 mesos, depenent de la complexitat de la plataforma, la classe de tensió i els requisits de certificació. Durant la fase d'enginyeria es proporcionen horaris detallats.
Sí. GNEE Electric ofereix serveis de supervisió, posada en marxa i formació opcionals a tot el món. Per a projectes offshore, ens associem amb contractistes marítims per al transport i la instal·lació. Les proves completes d'acceptació del lloc (SAT) es realitzen amb la participació del propietari i dels testimonis de tercers-parts.
Obteniu el vostre projecte-Preu específic
Compartiu les especificacions del vostre projecte - classe de tensió, capacitat, condicions ambientals i requisits de xarxa - i el nostre equip d'enginyeria us oferirà una proposta personalitzada en un termini de 48 hores.
