Diferència tèrmica de classe B / F / H per a bobinatges de transformadors de tipus sec

En dissenyar o adquirir equips elèctrics, entendre eldiferència de classe tèrmica B / F / H pertransformador de tipus secbobinatgesés essencial per garantir la fiabilitat i la seguretat del sistema. La classe tèrmica, o classe d'aïllament, dicta la temperatura màxima que pot suportar el sistema d'aïllament del transformador abans que la seva vida útil comenci a degradar-se ràpidament. Seleccionant la classe tèrmica incorrecta per al teutransformador de tipus sec-pot provocar fallades prematures, perills d'incendi i temps d'inactivitat costosos.



Com a primer ministrefabricants de transformadors de tipus sec de resina fosai proveïdor global,GNEEté més de 18 anys d'experiència en la producció d'alt-rendimenttransformador trifàsic-sec-unitats. Operem una instal·lació de fabricació-de classe mundial equipada amb tecnologia de bobinat de precisió i fosa al buit.



Tant si necessiteu untransformador trifàsic interior{0}per a un gratacel comercial o un accidentattransformador de distribució de resina fosaper a ús industrial, GNEE ofereix solucions directes de fàbrica-adaptades als vostres requisits tèrmics específics.





Eldiferència de classe tèrmica B / F / H per a bobinats de transformador de tipus seces defineix principalment per les normes internacionals (IEC 60085 i NEMA). Aquestes classes representen la "resistència tèrmica" dels materials utilitzats en eltransformador de nucli sec, com ara la resina, les cintes i els recobriments de filferro.



• Classe B:Permet una temperatura màxima de funcionament de130 graus. És l'estàndard tradicional, però és cada cop més rar a les unitats modernes d'alt rendiment-.
• Classe F:Permet una temperatura màxima de funcionament de155 graus. Aquest és actualment l'estàndard de la indústria per atransformador trifàsic de resina fosa{0}.
• Classe H:Permet una temperatura màxima de funcionament de180 graus. Aquesta classe està reservada per a entorns d'alta-exigència on l'espai és limitat i la generació de calor és alta.



Per atransformador tipus sec de bobina fosa, el sistema d'aïllament ha de ser capaç de gestionar no només la temperatura ambient, sinó també l'augment de temperatura causat per la resistència elèctrica (pèrdues de càrrega).

Un pla-de prop de bobinatges de coure-d'alta qualitat





Per entendre realment eldiferència de classe tèrmica B / F / H per a bobinats de transformador de tipus sec, hem de mirar com es calcula "Pujada de la temperatura". La temperatura total d'atransformador de potència de resina fosaés la suma de la temperatura ambient (normalment s'assumeix a 40 graus), l'augment de temperatura admissible i un marge de seguretat per al "punt calent".



En atransformador trifàsic-sec-, la Classe F és molt afavorida perquè ofereix un equilibri perfecte entre cost i durabilitat. Una unitat de classe F permet un augment de temperatura de 100K (Kelvin). Si l'ambient és excepcionalment calent o si eltransformador de distribució en secha de fer front a sobrecàrregues freqüents, passar a la classe H és una inversió més segura. Aquest espai tèrmic addicional evita que l'aïllament es torni trencadís amb el temps, cosa que és una causa comuna de curtcircuits a la part inferior.transformadors de resina fosa en sec.





A continuació es mostra una taula comparativa detallada per ajudar-vos a visualitzar-lodiferència de classe tèrmica B / F / H per a bobinats de transformador de tipus secbasat en condicions de funcionament estàndard (suposant una temperatura ambient de 40 graus).



Classe d'aïllament	Màx. Temperatura total	Temp. permesa. Aixeca't	Marge de punt calent	Aplicació típica
Classe B	130 graus	80K	10 graus	Unitats petites i antigues de baixa tensió{0}
Classe F	155 graus	100K	15 graus	EstàndardTransformador tipus resina fosa
Classe H	180 graus	125K	15 graus	Càrrega-altatransformador trifàsic interior{0}
Classe C	220 graus +	150K+	30 graus	Mineria/tracció especialitzada d'alta -temp





En el mercat actual, eldiferència entre la classe tèrmica B / F / H per a bobinatges de transformador de tipus secsovint es tradueix en la mida física i l'eficiència de la unitat. Atransformador de tipus sec de baixes pèrdues-L'ús d'aïllament de classe H es pot dissenyar de manera més compacta perquè els materials poden manejar amb seguretat densitats de calor més altes.



A més, els GNEEtransformador de potència de resina fosaEls models utilitzen resines epoxi avançades que estan formulades específicament per al compliment de les classes F i H. Aquestes resines proporcionen:

• Retard de flama:Propietats-autoextinguts per a les quals són vitalstransformador trifàsic interior{0}instal·lacions.
• Resistència a la humitat:La resina fosa encapsula els bobinatges, cosa que la fa superior a les unitats-ventilades obertes de classe B en condicions humides.
• Resistència mecànica:Les classes tèrmiques altes solen incloure resines més dures que resisteixen l'esquerdament durant els cicles d'expansió i contracció tèrmica deltransformador trifàsic de resina fosa{0}.







La "Regla dels 10" en enginyeria elèctrica estableix que per cada augment de 10 graus per sobre del límit tèrmic nominal, la vida útil de l'aïllament es redueix a la meitat. Això posa de manifest per què eldiferència de classe tèrmica B / F / H per a bobinats de transformador de tipus secés molt important per al vostre ROI.



En triar atransformador de distribució de resina fosaamb una classe tèrmica més alta (com la classe H) però operant-la a temperatures de classe F, creeu un amortidor de seguretat massiu. Aquesta és una estratègia habitual que fan servir els enginyers de GNEE per oferir als nostres clients solucions "Ultra-fiables".



Com a líderfabricants de transformadors de tipus sec de resina fosa, ens assegurem que el nostretransformadors de resina fosa en seces posen a prova en condicions de-càrrega completa per verificar que l'augment de temperatura es manté dins dels límits de la classe tèrmica designada.





On instal·leu el vostretransformador trifàsic interior{0}dicta quina classe tèrmica hauríeu de seleccionar:

• Edificis comercials:La classe F sol ser suficient i{0}}la més rendible per a càrregues de climatització i il·luminació.
• Centres de dades i hospitals:Es recomana la classe H a causa de la naturalesa crítica de la càrrega i del potencial d'escalfament induït per harmònics{0}transformador tipus sec de bobina fosa.
• Energia renovable (solar/eòlica):Sovint requereixen classe H o superior per manejar les càrregues fluctuants i la calor ambiental que es troben a les sales de l'inversor.



GNEEtransformador de tipus sec de baixes pèrdues-La gamma està dissenyada per superar aquests requisits, proporcionant-vos atransformador de nucli secque es manté fresc sota pressió.

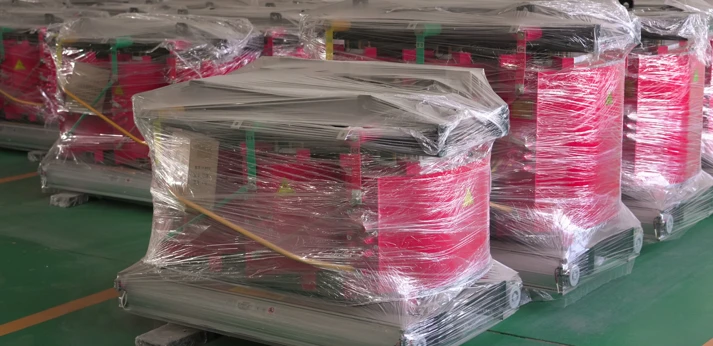

Una fila de transformadors acabats al magatzem de GNEE





Escollir GNEE significa treballar amb un fabricant que prioritzi la transparència tècnica. No només venem untransformador de distribució en sec; oferim una solució totalment dissenyada. El nostreTransformador tipus resina fosaLa línia de producció segueix les normes ISO 9001 i cada unitat es sotmet a proves de rutina rigoroses, incloses proves de descàrrega parcial i proves d'augment de temperatura, per demostrar la seva integritat de classe tèrmica.



Quan compares eldiferència de classe tèrmica B / F / H per a bobinats de transformador de tipus sec, trobareu que el compromís de GNEE d'utilitzar materials de classe F i H superiors garanteix que el vostre projecte compleixi els estàndards globals més alts de seguretat i eficiència energètica.





Entendre eldiferència de classe tèrmica B / F / H per a bobinats de transformador de tipus secés clau per prendre una decisió de contractació intel·ligent. Tant si necessiteu la fiabilitat estàndard de la Classe F o el rendiment-resistent de la Classe H, seleccionar la classe d'aïllament adequada us garanteixtransformador de tipus sec-funcionarà de manera segura durant dècades.

Sol·licita un pressupost



Estàs preparat per especificar l'aïllament adequat per al teu proper projecte?No et conformis amb "estàndard" quan pots tenir "optimitzat".



Poseu-vos en contacte amb GNEE avui mateixper a una consulta tècnica completa i un pressupost competitiu al nostretransformador trifàsic-sec-itransformador de potència de resina fosaproductes. El nostre equip d'experts està preparat per ajudar-vos a navegar per les complexitats de les classes tèrmiques per trobar l'ajust perfecte per a les vostres necessitats.Consulta ara per començar!
